Dans le domaine de la gestion et de l'évacuation des eaux pluviales, deux grands systèmes se distinguent :

- Le système gravitaire

- Le système Siphoïde

Chacun offre des avantages spécifiques selon les besoins des toitures. Les matériaux utilisés pour ces ouvrages sont le PEHD, le PVC et la fonte.

Le système gravitaire - Fonctionnement

Le système gravitaire, comme son nom l'indique, utilise la gravité pour évacuer les eaux pluviales avec des règles de calcul et de mise en œuvre précises.

DTU série 60.11, 40.5 et la norme NF 12 056.

Il peut être optimisé par l'utilisation d'entrées d'eau tronconiques qui permettent la création d'un "vortex".

Le système Siphoïde - Fonctionnement

L'évacuation "siphoïde" travaille par dépression, et toute la section de la canalisation est utilisée.

Dans ce type de fonctionnement, les descentes sont gravitaires quand la quantité d'eau est faible, et passent ensuite par dépression quand la quantité à évacuer en toiture est forte (nous avons volontairement occulté deux fonctionnement intermédiaires pour simplifier).

La pluie est aspirée par la colonne d'eau dépressionnaire et génère un haut débit compensant la section réduite des canalisations.

Avantages du système Siphoïde

- Diminution du nombre des entrées d'eau, réduisant aussi les risques de fuite par défaut

- Canalisations de plus petite section évitant les diamètres importants qui utilisent des espaces dans les volumes sous toiture

- La quantité de matière utilisée est plus faible que les tuyaux classiques

- Plus grande flexibilité de parcours des tuyaux dans les volumes en sous‑face des toitures

Points de vigilance du système Siphoïde

- Le système siphoïde choisi doit être sous document valide, et doit être certifié par le fabricant après la pose

- Ces systèmes ne dédouanent pas le Maître d'Ouvrage de ses obligations de maintenance des toitures. Et bien au contraire dans le cas des toitures légères étanchées dont le support souple est en tôle d'acier nervuré (TAN)

- Veiller à ce qu'aucun raccordement "sauvage" ne vienne ultérieurement se raccorder sur les réseaux siphoïdes, sous peine de dysfonctionnement.

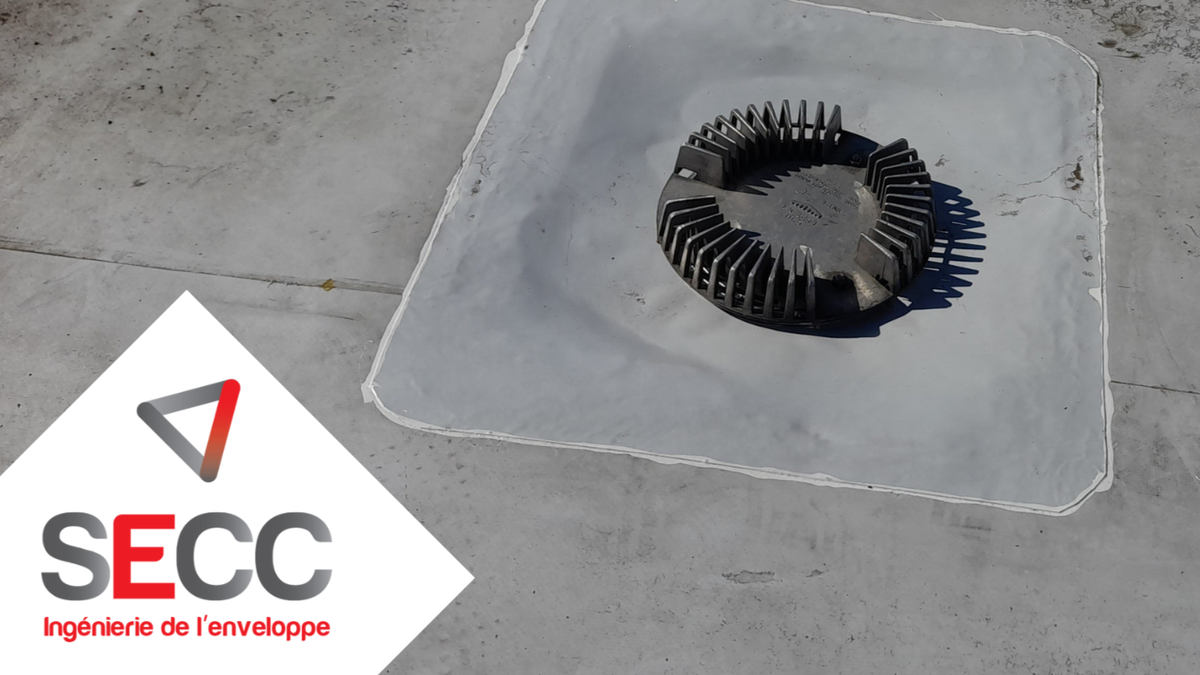

- Lors des opérations de maintenance de la toiture, les grilles antivortex doivent être impérativement remises en place. Leur rôle est important, car elles évitent les "vortex" qui seraient néfastes au bon fonctionnement.

- Ces systèmes ne dispensent pas du respect des règles de l'art pour la mise en œuvre des toitures de la série 40 et 43.

- Veiller à l'utilisation des bons composants de raccordement selon les matériaux sur lesquels ils sont posés

- Respecter les documents techniques de mise en œuvre quant aux règles qui y sont décrites : pente, système de décompression du réseau, etc...

En conclusion

Les systèmes siphoïdes représentent une avancée significative dans la gestion des eaux pluviales, offrant efficacité et optimisation des ressources.

Pour toute installation, il est crucial de suivre les recommandations techniques et les normes en vigueur.
